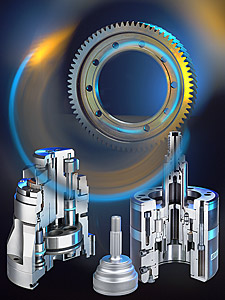

埃莫克的工件夾具技術可以為您量身定做解決工件夾持問題。針對不同的生產設備，利用不同的夾具系統，埃莫克可以提供大量的工件夾具。
每種工件夾具系統的功能描述如下：
SP 系統
通過在軸向上加載一個力，夾固套筒沿力的方向移動，同時徑向膨脹。這樣，一方面消除消除夾固套筒與夾具主體之間的間隙，另一方面消除夾固套筒與工件之間的間隙。工件被夾持住。
通過考慮工件公差、夾頭外形以及套筒三者間的關系，SP系統可以保證較高的徑向跳動精度。因此，SP系統不久可以夾持工件，也可以夾持刀具。

SP 系統：松開 SP 系統：夾持
SZ 系統
如果被夾持的工件只有一個非常短的夾持基面，或者被夾持的直徑有很大的公差，SZ系統的解決方案。
在此系統中，通過一個錐體給帶槽的彈簧夾頭施加一個軸向力，使彈簧夾頭同時在徑向擴張和軸向移動。工件被夾持住。

SZ 系統：松開 SZ 系統：夾持
SG 系統
由于SZ系統的外形限制，該系統的應用范圍大約只可以達到公差等級IT11。在更大的公差情況下，SG系統是解決方案。
一個帶有特殊鋸齒螺紋的有槽彈簧套筒被安裝在夾具主體內部。當給彈簧套筒施加一個軸向力時，彈簧套筒沿力的方向移動，同時在螺紋嚙合角的作用下徑向膨脹。工件被夾持住。
作用在工件上的軸向力，提高了夾具的傳輸扭矩和強度。這樣，即使被夾持截面很大的工件也可以安全的被夾持。

SG 系統：松開 SG 系統：夾持
SH 系統
液壓SH夾具系統主要應用在空間受限制的情況下。該系統也可以夾持長的薄壁工件，或者同時夾持多個相同的工件。
該系統是一種密封系統，內部充滿液壓油，通過活塞來工作。薄壁形的膨脹區域徑向擴張，來夾持一個或多個工件。

SH 系統：松開 SH 系統：夾持
SM 系統
在生產中，例如加工高精度的齒輪，非常重要的是要保持齒輪節園與齒輪內孔的偏心越小越好。為此我們設計了隔膜板夾具系統SM，它用于在齒輪節園處夾持齒輪，對齒輪內孔進行加工。
夾持元件是一個具有三個卡爪的環形盤。有時為了夾持薄壁工件，在隔膜板上裝備4個或6個卡爪。它們或為隔膜板的一部分，或用螺絲固定在其上面。
當在軸向給隔膜板施加一個力時，它將彎曲凸起。這時，隔膜板上的卡爪軸向移動，同時在徑向開啟，松開它們夾持的齒輪。由于隔膜板自身的彈性，當作用于其上的軸向力減小或消失時，它將回到其原始位置。齒輪在徑向和軸向被夾持住。

SM 系統：松開 SM 系統：夾持
|
